Vlakslijpen is een precisiebewerking waarbij uiterst vlakke en maatnauwkeurige oppervlakken worden gerealiseerd op metalen werkstukken. De techniek wordt toegepast wanneer hoge eisen worden gesteld aan vlakheid, parallelliteit en oppervlaktekwaliteit, eisen die met frezen of draaien alleen vaak niet haalbaar zijn.

Vlakslijpen wordt veel ingezet als laatste bewerkingsstap binnen het productieproces, om pasvlakken, geleidingen of contactoppervlakken exact op maat te brengen. In dit kennisbankartikel gaan we hier dieper op in.

Hoe werkt vlakslijpen?

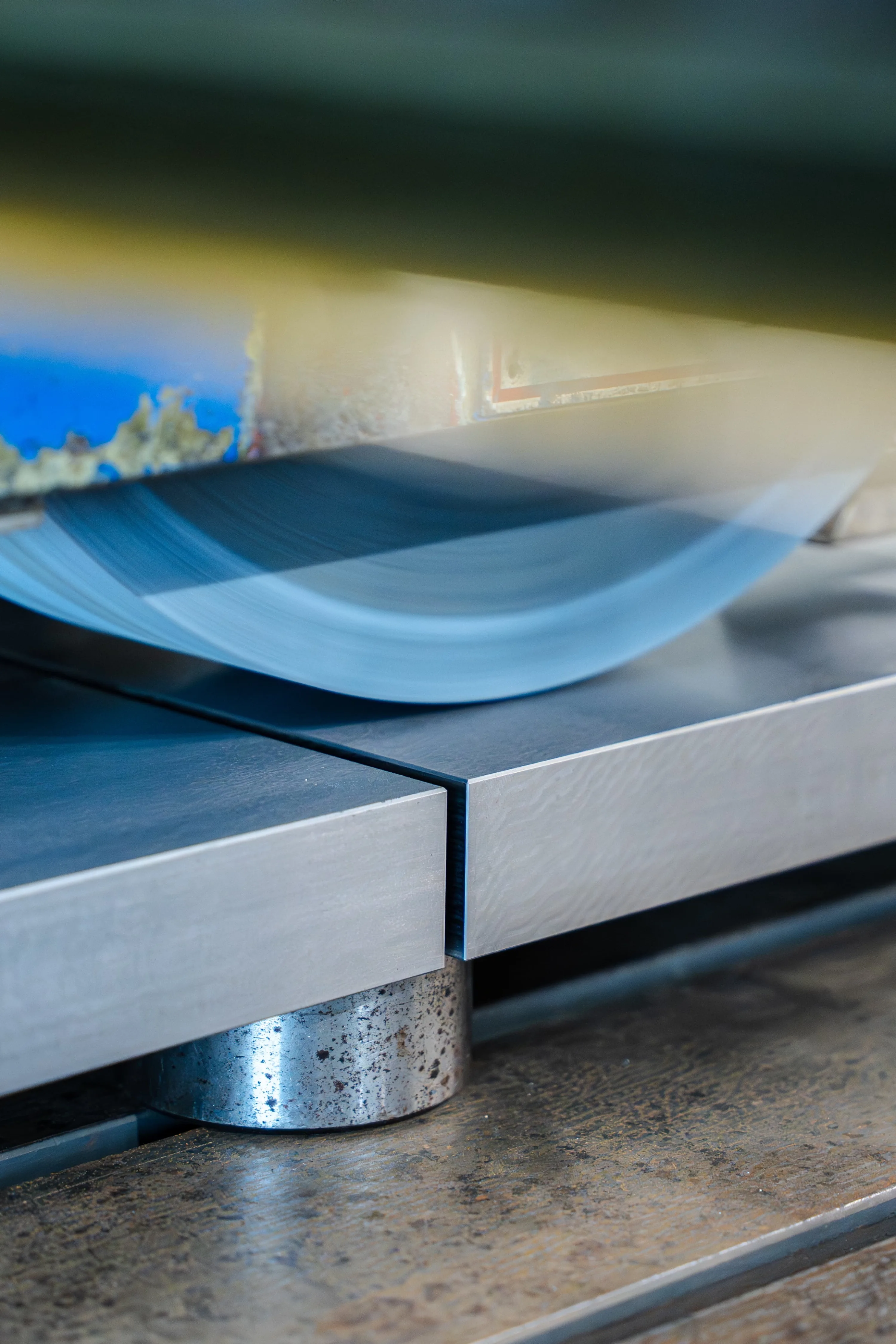

Bij vlakslijpen wordt materiaal verwijderd met een roterende slijpschijf die bestaat uit slijpkorrels in een gebonden structuur. Het proces werkt als volgt:

1. Het werkstuk wordt opgespannen op een vlakslijpmachine, vaak met een magnetische opspantafel bij ferromaterialen.
2. De slijpschijf roteert met hoge snelheid.
3. Het werkstuk beweegt lineair onder de slijpschijf door.
4. De slijpschijf verwijdert per beweging een zeer dunne materiaallaag.

De materiaalafname is minimaal, maar zeer gecontroleerd. Hierdoor kunnen: zeer lage oppervlakteruwheden, hoge vlakheid en nauwkeurige maatvoering worden gerealiseerd. Tijdens het slijpen wordt meestal koelmiddel toegepast om warmteontwikkeling te beperken en thermische vervorming van het materiaal te voorkomen.

Verschillende slijptechnieken

Binnen vlakslijpen bestaan meerdere varianten, afhankelijk van de toepassing en gewenste geometrie.

• Omtrekslijpen: Bij omtrekslijpen wordt geslepen met de buitenzijde (omtrek) van de slijpschijf. Het contactvlak met het werkstuk is relatief klein, wat zorgt voor hoge nauwkeurigheid en een fijne oppervlakteafwerking. Deze methode wordt vaak toegepast bij nauwkeurige pasvlakken.
• Kopslijpen: Bij kopslijpen wordt de zijkant van de slijpschijf gebruikt. Het contactvlak is groter, waardoor efficiënter materiaal kan worden afgenomen. Deze techniek is geschikt voor grotere oppervlakken waarbij productiviteit belangrijk is.
• Profielslijpen: Wanneer de slijpschijf een specifieke vorm heeft of wordt geprofileerd, kan een contour of profiel in het werkstuk worden geslepen. Dit wordt toegepast bij matrijsdelen, gereedschappen of specifieke functionele geometrieën.

Waarom kiezen voor vlakslijpen?

Vlakslijpen onderscheidt zich door de combinatie van:

• Hoge vlakheid: Zeer geringe afwijkingen in vlakheid en parallelliteit zijn haalbaar, wat essentieel is voor montagevlakken en geleidingen. Denk hierbij aan geleidingen van precisiemachines.
• Lage oppervlakteruwheid: Afhankelijk van materiaal en procesinstellingen zijn zeer fijne ruwheidswaarden mogelijk, wat bijdraagt aan optimale contact- en afdichtingseigenschappen.
• Nauwkeurige maatvoering: Toleranties op honderdsten tot micronniveau zijn realiseerbaar, mits het totale proces hierop is ingericht.
• Processtabiliteit: Door gecontroleerde materiaalafname en koeling wordt thermische beïnvloeding beperkt en blijft het werkstuk maatvast.

Materialen geschikt voor vlakslijpen

Vlakslijpen kan worden toegepast op uiteenlopende metalen, waaronder: constructiestaal, gereedschapsstaal, gehard staal, roestvast staal (RVS), aluminium, koperlegeringen of titanium. Elk materiaal vraagt om een specifieke slijpschijfkeuze, snijsnelheid en koelstrategie om optimale resultaten te behalen. Ook kunnen doormiddel van slijpen materialen bewerkt worden met grote hardheden tussen de  45 en 65 HRc. Ook kunnen slijtvaste gecoaten oppervlakken zoals bijvoorbeeld HVOF worden geslepen. Dit wordt uitgevoerd met CBN of diamant slijpstenen. Lees hier meer over de technische specificaties van vlakslijpen.

Belangrijkste toepassingen

Vlakslijpen wordt toegepast in industrieën waar precisie, vlakheid en maatvastheid essentieel zijn. Naast kleinere precisiecomponenten is vlakslijpen ook geschikt voor grotere en zwaardere werkstukken.

• Matrijzen- en gereedschapsbouw: Slijpen van stempels, mallen en snijgereedschappen, realiseren van sluitvlakken met minimale afwijking
• Machinebouw: Bewerken van pasvlakken en montageoppervlakken, slijpen van geleidingen en contactvlakken
• Hightech- en precisie-industrie: Onderdelen met zeer strakke toleranties, componenten waar vlakheid directe invloed heeft op prestaties
• Energie en zware industrie: Afdichtvlakken en contactoppervlakken, componenten die onder hoge druk of belasting functioneren

Technische aandachtspunten voor engineers

Bij het ontwerpen van onderdelen die nageslepen worden, is het belangrijk rekening te houden met:

1. Voldoende slijpovermaat na frezen of draaien
2. Spanningsopbouw in het materiaal (bijvoorbeeld na harden of lassen)
3. Opspanmogelijkheden tijdens het slijpen
4. Positie van gaten of uitsparingen ten opzichte van het slijpoppervlak

Vlakslijpen corrigeert vorm- en maatfouten binnen beperkte marges; een stabiele voorbewerking is essentieel voor een optimaal eindresultaat. Twijfel je over de aandachtpunten van jouw specifieke project of onderdeel? Vraag direct technisch advies aan onze engineers

Vlakslijpen bij Dumaco

Bij Dumaco wordt vlakslijpen ingezet als precisiebewerking binnen het totale productieproces. Met moderne vlakslijpmachines realiseren wij nauwkeurige vlakheid, lage oppervlakteruwheid en strakke toleranties voor uiteenlopende industriële toepassingen. Binnen Dumaco kunnen wij vlakslijpen tot een maximale lengte van 6 meter.

Door zorgvuldige opspanning, gecontroleerde materiaalafname en het toepassen van de juiste slijpschijf voor het betreffende materiaal, wordt maatvastheid gewaarborgd en thermische beïnvloeding beperkt. Vlakslijpen wordt vaak gecombineerd met eerdere bewerkingen zoals frezen, draaien of rondslijpen, zodat het eindproduct volledig voldoet aan de functionele en montage-eisen.

Of het nu gaat om pasvlakken, geleidingen of kritische contactoppervlakken: vlakslijpen bij Dumaco draagt bij aan een stabiele passing en betrouwbare werking van het eindproduct.
